Sharp Alexander pro 29" cacat vertical

Umumnya semua TUSER pasti pernah mendapatkan gejala cacat vertical seperti gambar TV SHARP 29PTF250MK2 CASSIS GB-9S-VE di bawah ini:

Komponen utama TV ini:

FBT FA144WJZZ

STR W6556

Ic vertcal LA78045

Micon IXC844WJZZ

Gajala seperti ini sudah dipastikan bahwa kerusakan pada blok vertical hold.
Langkah awal untuk memastikan penyebabnya adalah mengecek solderan apakah ada yang kendor/lepas, jika dipastikan tidak ada maka lanjutkan pengecekan tegangan tiap pin/kaki IC vertical.
Data tegangan pin IC vertical:
1 Terukur 2,3vdc
2 Terukur 26vdc
3 Terukur 3,4vdc - 3,8vdc
4 Gnd
5 Terukur 12vdc - 14vdc
6 Terukur 26vdc
7 Terukur 2,3vdc
Namun kali ini ada kejanggalan pada data tegangan vcc yang menurun hingga 15vdc pada pin 2 IC LA78045 seperti data berikut ini:

artinya data tagangan tersebut diatas tidak memenuhi syarat untuk memenuhi cara kerja IC vertical, untuk menentukan suplay vcc ada 2 cara dimana tegangan ini bersumber apakah vcc simetrix atau vcc tunggal.? Tegangan Simetrix artinya memakai tegangan + 0 -, vcc tunggal hanya menggunakan tegangan + - saja.
Namun umumnya TV SAHRP menggunakan tegangan vertical tunggal tetapi tidakvmenutup kemungkinan ada juga yang menggunakan tegangan simetrix baik dari travo PSU maupun FBT.

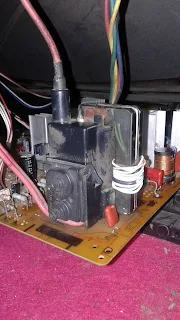

Namun kali ini saya mendapatkan yang menggunakan tegangan tunggal dari FBT yang seharusnya 26v tapi hanya keluar 15,3v ini ddiakibatkan karna FBT bawaan rusak dan diganti dengan tipe yang berbeda dan untuk memenuhi syarat kerja IC vertikal kita harus melilit kabel pada Ferit FBT dengan cara memotong jalur sumber tegangan kemudian mengambil seutas kabel lalu dililit ke Ferit FBT sesuai kebutuhan tegangan sepeti gambar di bawah ini:

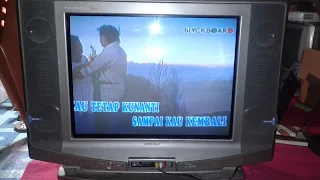

Maka dengan cara ini tegangan vcc suplay vertical akan terpenuhi dan gambar akan kembali melebar/normal seperti gambar di bawah ini:

Alhamdulillah..... Tinggal tunggu cair...
