TV protec led nyala terang jika di tekan tombol power remot TV kedengaran mau setart dan led redup lalu kembali standbay cabut pin protec Q16 TV setart dan tidak protec lagi pada layar tampak garis horisontal / garis mendatar suara normal tandanya blok VERTICAL ada yang gak beres.
Cek IC VERTICAL normal tegangan input normal, tegangan output normal, PUM UP normal kabeh.. cek ELCO vertical pake avo meter dengan cara manual ketemu ELCO 100uf/35v soak, ganti baru tes blm ada hasil artinya masih ada komponen yg rusak, lanjut cek ELCO 1000uf/35v belum juga ada hasil.
Mikir2 tegangan IC VERTICAL normal kabeh ic udah coba ganti baru tapi kok belum kebuka layarnya ya.???
Hmmmmmm....
Pikiran penuh ?????????.
Artinya saya mesti foku pada jalur V-IN IC MICON artinya pin V-IN MICON berhubungan dengan pin 5 IC VERTICAL yang merupakan pin OUT PUT cek satu/satu komponen dapatlah R 20Kohm yang merupakan pengganti dioda in4148 (D501) seandainya mesin memakai 2 IC tapi karna mesin TV LG FLATRON ini hanya memakai IC tunggal jadi dioda tersebut diganti dengan menggunakan Resistor saja... ternyata R inilah yang putus hinggah suplay frequensi yang merupakan pulsa VIDIO terputus cari R yang nilainya sama gak ada cari cabutan dengan nilai 10Kohm 2 biji lalu diseri jadi 20Kohm.

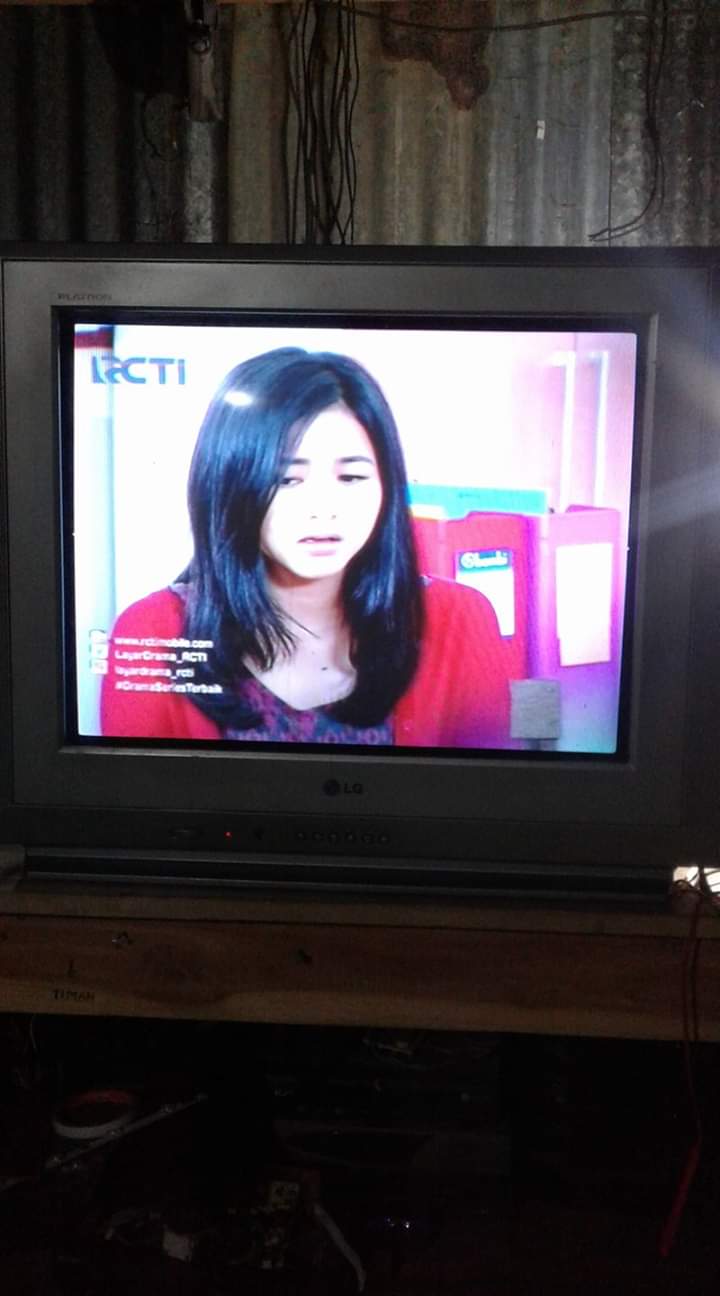

Setelah penggantian R tersebut tidak lupa solder ulang pin IC MICON dan TV coba di nyalakan alhasil GAMBAR terbuka mengangah tandanya sudah normal, matikan TV pasang kembali pin TR PROTEC....
KELAR dah kerjaan hari ini....
Gejala bisa sama penyebab bisa beda....
Mikir2 tegangan IC VERTICAL normal kabeh ic udah coba ganti baru tapi kok belum kebuka layarnya ya.???
Hmmmmmm....
Pikiran penuh ?????????.
Artinya saya mesti foku pada jalur V-IN IC MICON artinya pin V-IN MICON berhubungan dengan pin 5 IC VERTICAL yang merupakan pin OUT PUT cek satu/satu komponen dapatlah R 20Kohm yang merupakan pengganti dioda in4148 (D501) seandainya mesin memakai 2 IC tapi karna mesin TV LG FLATRON ini hanya memakai IC tunggal jadi dioda tersebut diganti dengan menggunakan Resistor saja... ternyata R inilah yang putus hinggah suplay frequensi yang merupakan pulsa VIDIO terputus cari R yang nilainya sama gak ada cari cabutan dengan nilai 10Kohm 2 biji lalu diseri jadi 20Kohm.
Setelah penggantian R tersebut tidak lupa solder ulang pin IC MICON dan TV coba di nyalakan alhasil GAMBAR terbuka mengangah tandanya sudah normal, matikan TV pasang kembali pin TR PROTEC....
KELAR dah kerjaan hari ini....
Gejala bisa sama penyebab bisa beda....
