Tv LG datang dengan kerusakan tidak ada gambar ada suara. Kerusakan macam ini hampir semua tehnisi pernah mengalaminya termasuk saya pribadi.
Usut punya usut saya langsung tertuju pada blok RGB dengan cara pengukuran tegangan namun menemukan kejanggalan pada tegangan G2 skren yang drop sampai 0vdc, langkah selanjutnya saya coba lepas Cap 122J/2kv pada jalur G2 skren saya ukur nilai capasitas masih normal namun karna saya meragukan maka saya ganti dengan 102j/2kv, setelah saya ganti saya coba nyalakan namun tidak membuahkan hasil meskipun skren FBT saya putar mentok ke kanan, saya coba cek semua tegangan RGB pada normal kecuali G2 skren 0vdc. Saya simpulkan bahw skren FBT short dengan grond maka saya coba cabut pin G2 pada soket RGB dan mengukur tegangan dan ternyata tegangannya ada/normal saja.
Berhubung USER menunggu TVnya maka alternatif saya lakukan dengan memodifikasi tegangan G2 skren dari kabel yoke horisontal dengan menggunakan 2 pcs D4007 dan 1 pcs R 2M2 setelah melepas Cap 122j/2kv pada jalur G2 skren.

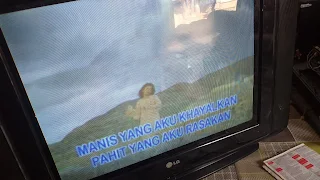

Lalu saya coba nyalakan TVnya dan gambar kembali jadi terang.
Catatan: jika cara ini dilakukan maka SKREN FBT tidak bisa lagi diadjus dari pin skren FBT.
Lihat gambar di bawah berikut setelah modifikasi.
